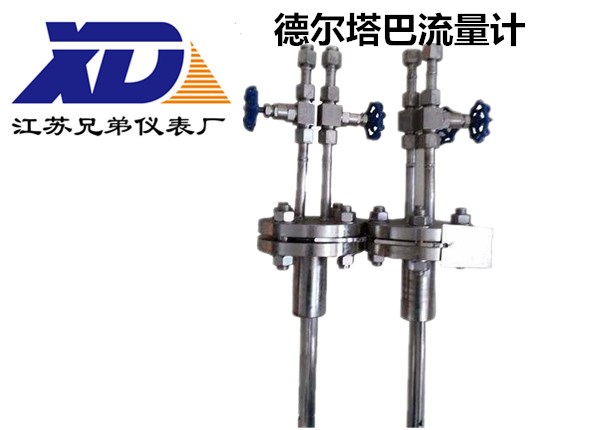

均速管德尔塔巴流量计

更新：2018/12/25 10:09:24 点击：

品牌：兄弟
型号： XDY-LG-LGD

产品介绍

一、概述

均速管德塔巴是运用差压式皮托管的工作原理，插入式的安装方法，设计生成的一种流量计。均速管德尔塔巴流量计是由检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算出流经管道流量。

二、测量原理

均速管德尔塔巴采用曲面设计，截面本身是对称的，曲面分为三部分（如右图），迎面部分为平滑段，使探头平滑地与介质接触；第二部分为加速段，将介质的流速平均加速三倍，通过增加与介质的接触面，提高迎面段的压力；第三部分为高低压分界尖峰，突然阻力消失，在探头后面形成低压区，实际的彩色速谱可以充分反映介质流速的变化。所以说，均速管德尔塔巴流量计探头的设计满足了压损小和差压大的要求。
