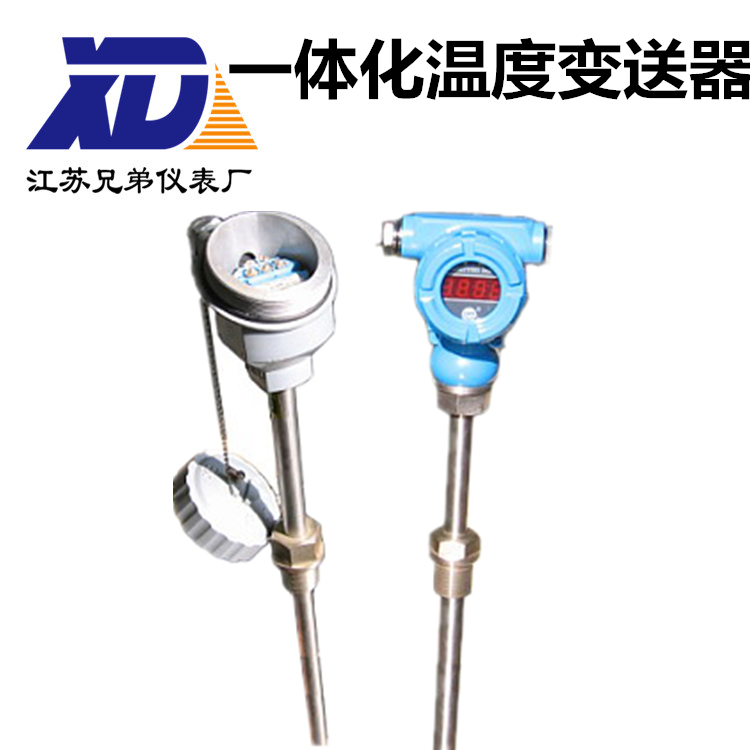

XDY-SBW系列一体化温度变送器

更新：2019/2/19 15:18:58 点击：

品牌：
型号： XDY-SBW

产品介绍

●概述
XDY-SBW 系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。　　　　　

●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54

●技术指标

类别	XDY-SBW 模块式温变	XDY-SBW 一体化温变
准确度	0.2%F.S 0.5%F.S
输入	热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输出	二线制 4-20mA DC
使用温度	-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响	≤0.05%/ ℃
湿度	5-95%RH
现场显示	无	3　1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度	无	数字式： 0.5 级指针式： 2.0 级
负载能力	< 600 Ω （额定负载 250 Ω ）
外形尺寸	44×18	70 ×100（中继器）

●选型方法

型号	类别	感温元件材料	现场显示	安装固定方式	接线盒形式	保护管直径	隔爆标志	内芯结构	保护管特征	说明
XDY-SBW										温度变送器
	R									热电偶
	Z									热电阻
		M								镍铬硅-镍铬{ N }
		N								镍铬-镍硅 { K }
		E								镍铬-铜镍 { E }
		F								铁-铜镍{ J }
		C								铜-铜镍{ T }
		P								铂 {Pt100}
		C								铜 {Cu50}
			Y							现场液晶显示
				1						无固定装置
				2						固定螺纹
				3						活动法兰
				4						固定法兰
				5						活络管接头式
				6						固定螺纹锥形式
				7						直形管接头式
				8						固定螺纹管接头式
				9						活动螺纹管接头式
					2					防喷式
					3					防水式
					4					防爆式
						0				Ф16
						1				Ф12
						2				Ф16高铝质管
						3				Ф20高铝质管
							B			隔爆
								无		普通元件
								K		铠装元件
									F	防腐型
									N	耐磨型
XDY-SBW	R	N	Y	2	4	0	B	K	F	典型型号选型

一体化温度变送器系列产品有：数显一体化温度变送器、带HART协议一体化温度变送器、热电偶一体化温度变送器、热电阻一体化温度变送器、智能温度变送器等。
