外夹式超声波流量计N法安装步骤

2019/3/23 21:40:42      点击:
外夹式超声波流量计安装方法有三种:Z法、V法和N法。其中N法不常用,不少用户不太了解其具体步骤,小编简单为大家介绍一下。


外夹式超声波流量计最常用的安装方法是V法和Z法,DN100——DN300的管道最适宜使用V法安装,安装方便,测量精准。DN300以上的大管道建议采用Z法安装,如果还是采用V法安装,因为超声波在介质中穿越2次,距离较远,回收的信号较弱,测量精度和运行稳定性都会受到影响。


但是,实际工况现场我们经常会遇到一些口径小于DN100的管道,特别是有些管道甚至只有DN25,这些小管道上如果不方便停产施工,不方便断开管道安装其他类型的流量计,而选用外夹式超声波流量计,该如何安装呢?

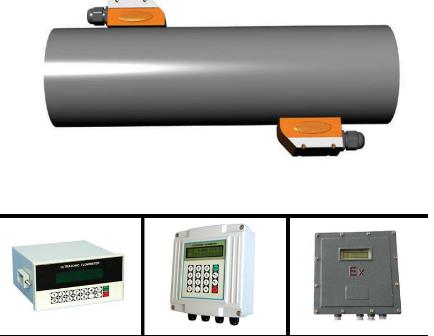

外夹式超声波流量计安装

建议您使用N法安装,这种安装方法虽然较少使用,但是在小口径管道上最能发挥超声波流量计的优势。


N法安装时,超声波束在管道中折射两次穿过流体三次(三个声程),适于测量小管径管道。N 法通过延长超声波传输距离,提高了测量精度(不常用方法)。


和其他安装方法一样,要先在探头上图上专用耦合剂,固定好上游传感器,然后输入参数,得出下游传感器的距离,再固定好下游传感器。检查Q值,判断信号强度,仪表正常工作后即可。


需要提醒用户的是,这种安装方法一定要保持上游和下游的探头要和管道中轴线平行,因为管道本来很小,安装的偏差越小,得到的信号才能越强,反之,误差太大,则可能根本接收不到信号,而导致测量失败。
