压力校验仪常见故障的检修与排除-江苏兄弟仪表厂

2018/8/21 16:44:55      点击:

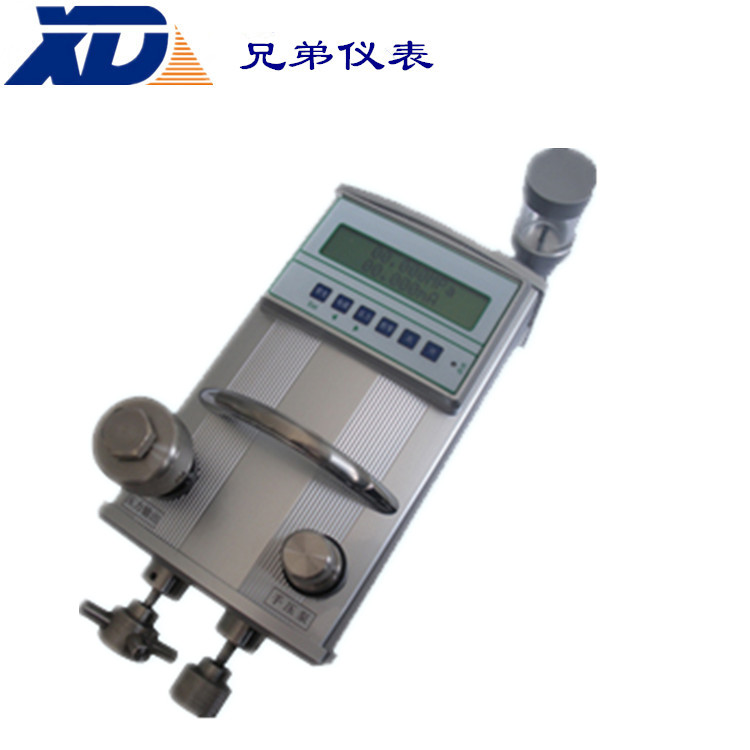

压力校验仪

一、开机时有时出现黑格,可关掉电源重新开机。

二、出现报警声:

1、若右下出现“BAT”是电池欠电压,要接上交流电源充电。
2、量限设定被修改,可按“6” 键,看量限设定值,前面下限为负值绝对值或大于原有量限的绝对值,不可为零或正值,上限要大于满量程值,更不能为负值,否则一开机要报警。如果是0~100kPa量程的表,一般设定为“-050.00-150.00”,若要修改时,直接输入负号和数字,无需输入小数点,输完后要按非数字键退出,不修改时是直接按 非数字键退出。近期仪表的量限已被设定,无需更改。
3、无上述两种情况依然报警,可按“4”键,看是否显示正常温度,若下排显示全为“0”则温度传感器坏。4、若以上情况都排除,还在报警,可按“0”,看上排压力是否有数值,堵住输出口,或加压力,看压力值是否变化,如不变化,压力传感器可能过压损坏,要带回原厂更换。
5、压力超过仪表规定量限,就会出现“pre-over”,通样电流温度超差都会出现报警及“pre-over”显示。压力过压报警时停止用手泵打压,应立即打开右上截止阀,否则会破坏传感器。

三、电池充不进电:

1、检查电源两头插座是否完好。
2、如果电池过度欠电压,直接插上交流电源刚开始可能不显示,此时应关掉仪表电源充电,大约五分钟开机可显示。
3、检查电源线是否断线。
如上述情况都没有,请带回原厂检查充电电路或更换电池。
4、DC 24V输出没有。看本表是否有24V,其次要检查被校表是否完好。如果被校变送器自身有故障,短路或开路,都有可能出现24V不正确,或测量电流不准确。
5、校准压力校验仪时仪表显示值与标准压力值有偏差,可能因为不同地方重力加速度不同或大气压不同,满量程会有偏差。此时需调校压力校验仪满量程参数。具体方法如下:

a、调满量程(如是100kPa的表):打开截止阀,仪表调零后,关上截止阀, 使仪表加压至满量程在当前界面下,如与标准装置有偏差,先按“功能”再按“1”键,显示 MMM 10000-09990 此时通过键盘,依次按数字键 1 0 0 0 0 1 0 0 0 0 再按“P”键退出(即前后系数改为1:1关系), 记下此时的仪表读数值如为100.12。 按下“功能”再按“1”键,依次按数字键 1 0 0 0 0 1 0 0 1 2 (无需输入小数点)再按“P”键退出。此时的压力值应与标准值一致,这样就完成了压力满量程的调整。
b、如果仪表满量程显示值为四位,如 ± 60kPa或± 6kPa的表,修整的方法与(1)基本相同 ,满量程输入 0 6 0 0 0 06 0 0 0 而不能输入6 0 0 0 0 6 0 0 0 0 。否则数据出现错乱,如要恢复请先按下“功能”再按“1”。恢复原有06000 06000,再作满量程调整。
c、同样按“功能”再按“2”就可以解决了当前界面下的第二行电信号的调整。一般电流以满量程20mA调整,如果以8mA调整,标准值为8mA,仪表值为8.012mA时,则先按“功能”再按“2” 输入08000 08012(无需输入小数点)输完按“P”键退出。

CPC2000压力校验仪线性补偿方法:

  下面的一行数据是以8070地址为首地址从“0”开始存放的一组数据。这组数据是±100KPa量程表的各线性补偿点。这组数据都减去12000就是仪表的实际压力值。 0,1000,2000,3000,4000,6000,8000,10000,11000,12000,13000,14000,16000,18000,20000,22000,28000
对应的实际压力值如下(无须考虑小数,当作整数处理): -12000,-11000,-10000,-9000,-8000,-6000,-4000,-2000,-1000,0,1000,2000,4000,6000,8000,10000,18000
例如:上面的数据中4000对应-80.00KPa ;20000对应80.00KPa
标准压力 -80.00kPa,若仪表显示-79.90kPa则将4000改为4010,若仪表显示-80.10kPa则将4000改为3990。
标准压力 80.00kPa ,若仪表显示79.90kPa则将20000改为 20010,若仪表显示80.10kPa则将20000改为19990。

具体操作如下:

  按“功能”键、.再按数字键“7”,仪表显示MMM 。输入数字8070后按“时间 ”键,仪表显示MMM8070 NNN00000再按一下“时间”键 , 仪表显示MMM8072 NNN01000依次按“时间”键找到“04000”(不足五位的数据必须以0补足五位)再按“定时”键后输入“04010”,输完后按“定时”键保存。再按“时间”查找下一个要改的数据。“定时”键是允许输入和保存的功能键。没有“定时”键的表该功能键以数字键“3”代替。
