便携式超声波流量计如何测量管道参数

2018/8/14 14:47:38      点击:

      便携式超声波流量计测量管道参数的方法

      便携式超声波流量计采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术。便携式超声波流量计探头在管道外部安装,它直接测量的是管道内流体的流速,流量是流速与管道流通面积的乘积,而其管道面积和声道长度都是使用者由主机手工输入的管道参数计算出来的,这些参数的准确与否直接影响到测量结果。

  管道参数的获取是用实际测量的方法,用查取设计图纸资料和问询熟悉情况人员的方式都可能出现差错,因为实际的施工情况往往和设计的参数有出入,管道的制造偏差有时也是不可忽略的,使用一段时间的管道壁厚等参数也会随时间发生不小的变化。

  实际测量管道参数也要注意方式方法的合理性,测量用的量具和仪器要经过校准。测量管道外径要注意管道外防护层以及外表层的锈蚀脏污对测量可能造成的影响。

  在小管径上使用便携式超声波流量计进行流量测量时,管道内径输入不准确所引起的误差更是不容忽视,例如:内径测量的绝对误差同样是1毫米,那么对DN1000管线来说其内径相对误差为0.1%;而对DN100管线来说其内径相对误差为1.0%。而流量是与内径的平方(管道内径面积)成正比的,同样是1毫米的内径测量误差对DN1000管线所带来的流量测量误差仅有约0.3%,而对于DN100管线所带来的流量测量误差却有约3%,可见便携式超声波流量计使用管线口径越大测量越容易准确,管线口径越小,测量越难把握。所以有人推荐便携式超声波流量计在DN300以上管线使用是有一定道理的。


      探头的安装距离是必须准确保证的重要测量参数,一些用户为了保证找到信号强度,用移动一个探头的方式找信号,往往是信号有了探头的安装距离不对了,顾此失彼。正确的方法是:要平行移动两个探头,在保证探头的安装距离符合要求的前提下去找安装点,在信号找好后一定要用实测的方法确认探头的安装距离准确无误。

  管道衬里对测量的影响也是很大的,一些老管线采用水泥砂浆衬里防腐,在测量时如果忽略了它的存在,将会产生很大的误差,因为水泥砂浆衬里厚度一般都不是一个可以忽略的数字,加上其表面粗燥易附着泥砂,易成片脱落,都可能给测量带来很大的影响。在测量时,如果没有输入衬里参数,按正常操作就是找不到信号时,就应该考虑可能管道是有衬里的。

  江苏兄弟仪表厂的便携式超声波流量计是一种优秀的流量仪表,它给我们带来的测量流量的方便性和经济性是别的流量计无法比拟的。

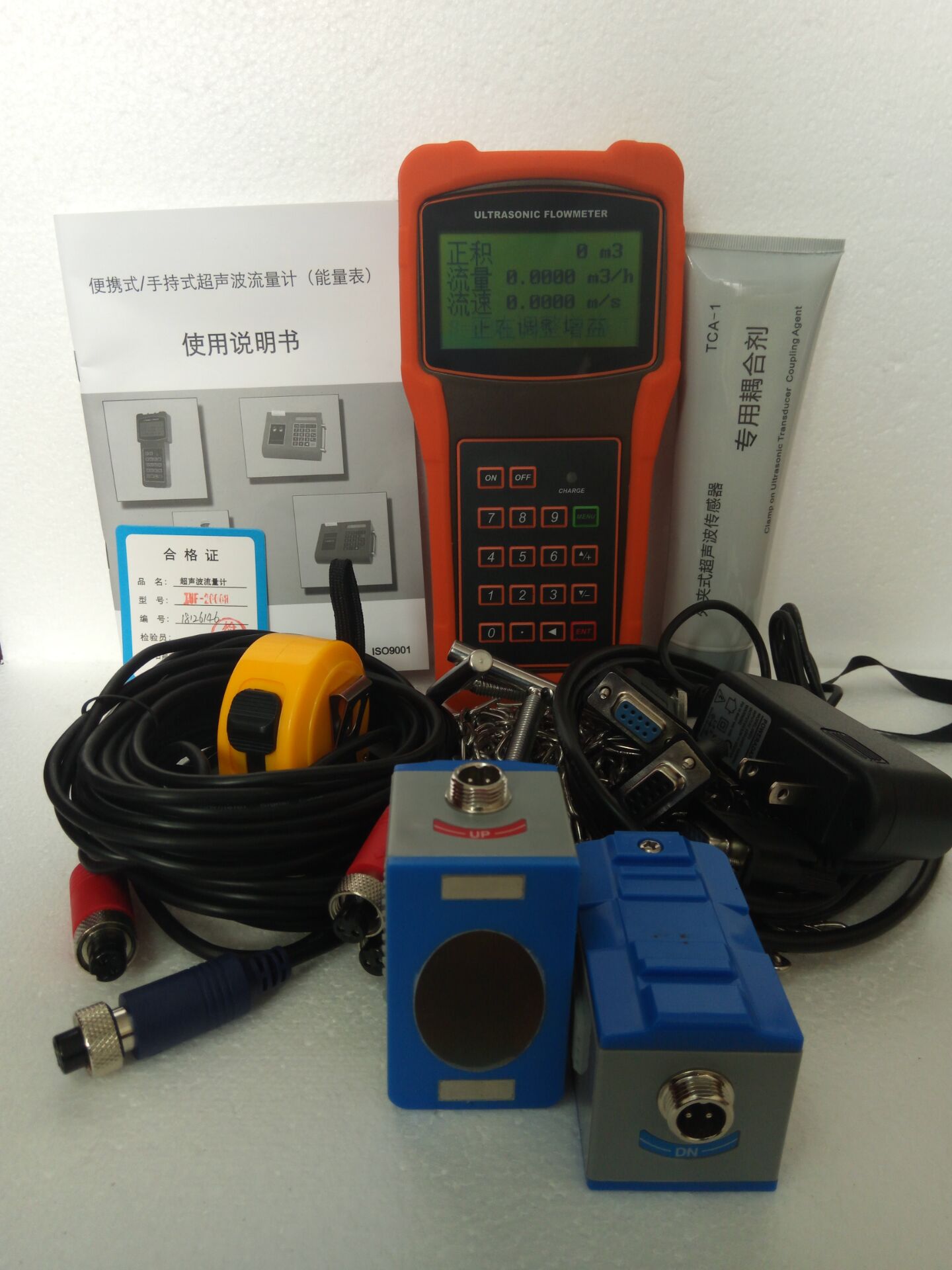

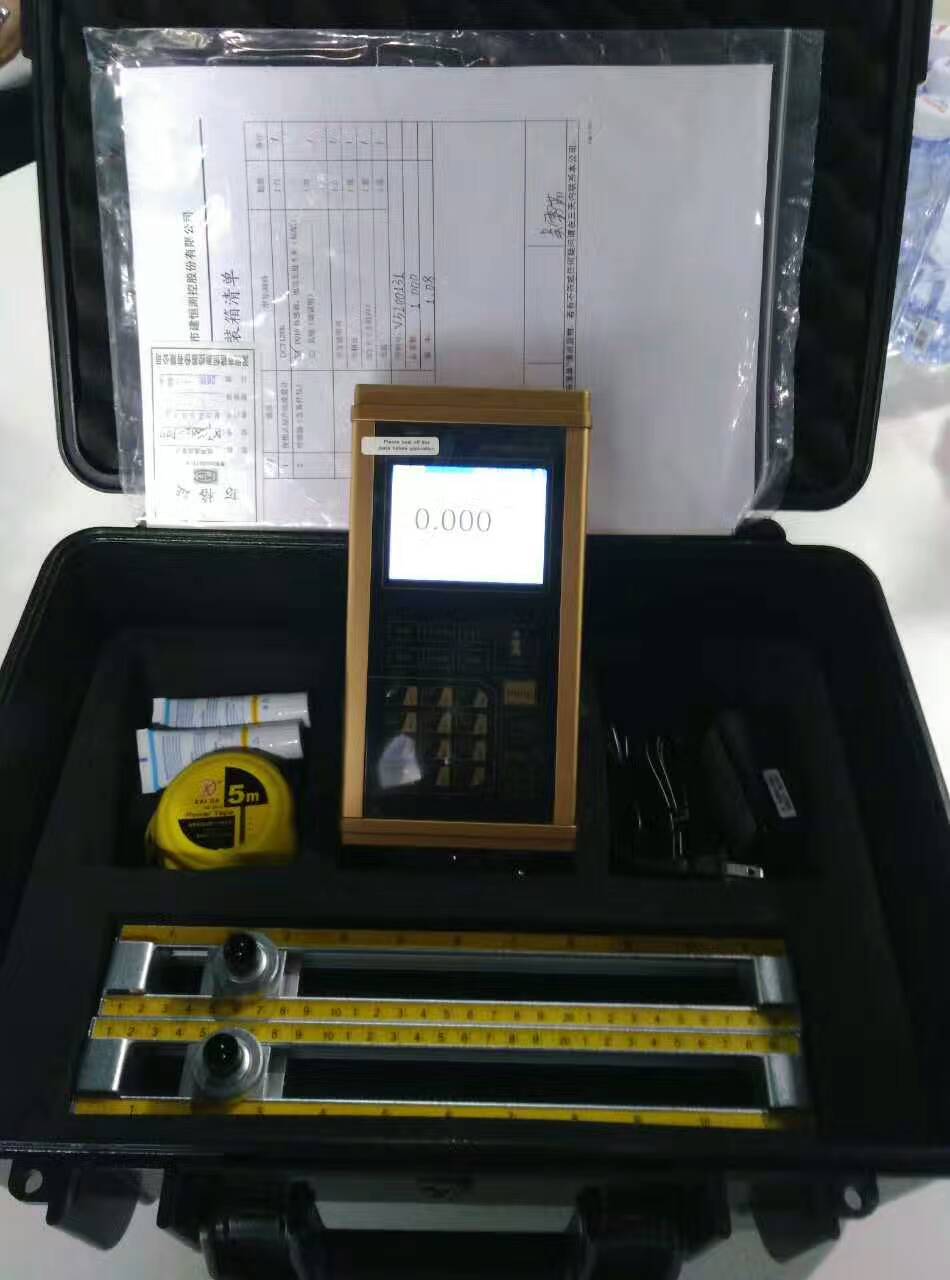

便携式超声波流量计如何测量管道参数便携式超声波流量计如何测量管道参数
