超声波热量表时如何实现热量测量呢?

2018/9/1 15:04:20      点击:

超声波流量计/热量表配接三线制PT100或两线制PT1000即可实现热量测量,接线方法如下:

一、PT100接线

1 功能型超声波热量表:外部接线可参考接线盒内标识;内部接线供水回路温度传感器的供电端和信号端分别连接在接线端子TX1、T1上。回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上。两只电阻的地端一起连接到GND接线端子上。

2 分体式超声波热量表:供水回路温度传感器的供电端和信号端分别连接在线路板右上角TX1、T1上,回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上。两只电阻的地端一起连接到接线端子GND上。

3 超声波热量模块:供水回路温度传感器的供电端和信号端分别连接在上面的接线端子TX1、T1上;回水回路温度传感器的供电端和信号端分别连接在接线端子TX2、T2上。两只电阻的地端一起连接到接线端子GND上。



二、PT1000接线

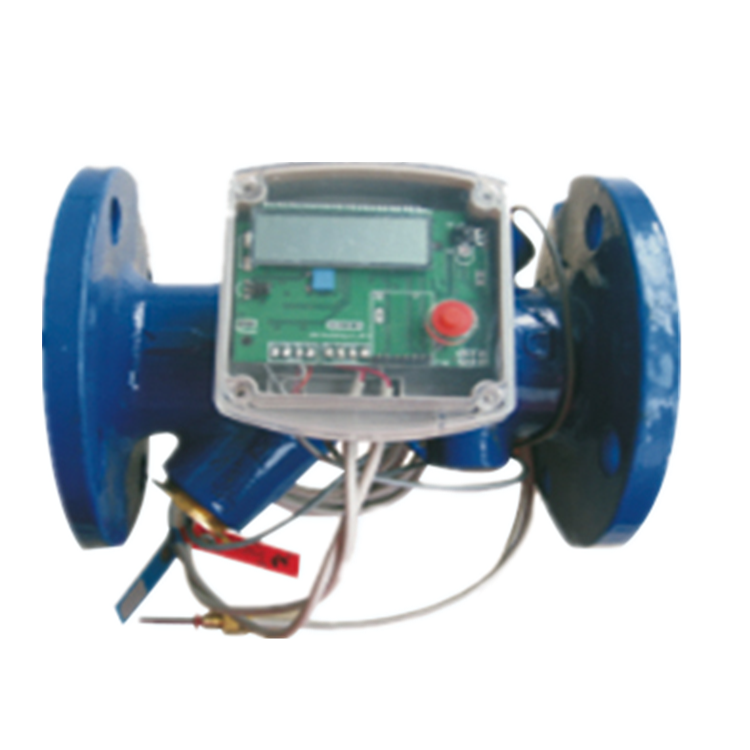

●电池供电型超声波热量表:供水回路温度传感器的供电端和信号端分别连接在线路板右上角T1、GND上,回水回路温度传感器的供电端和信号端分别连接在接线端子T2、GND上。

注意事项:

1.在延长连接温度传感器时,要尽可能采用线径较粗的导线,并且要保证所有连接温度传感器的三根导线是完全一样的同一种规格的导线。

2.测温电路部分和流量测量电路部分是共地的。
