应该如何去对电磁流量计进行管路设计?

2022/5/12 8:49:14      点击:

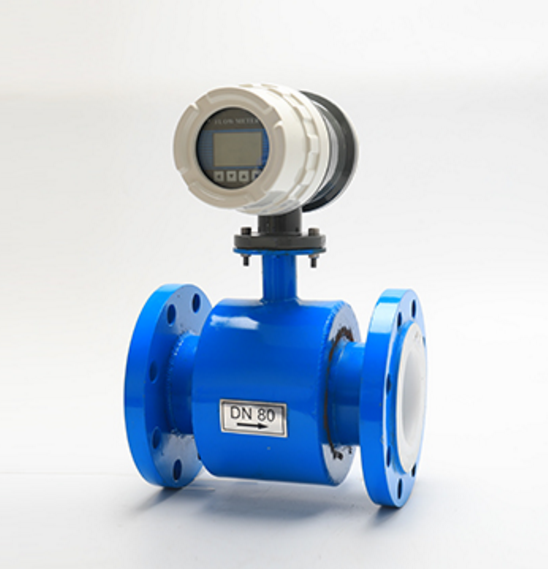

一、电磁流量计管路规划
1、方位

①流量计应设备在单调通风之处,一般应防止设备在易积水的当地;


②流量计应防止设备在温度改动很大的场所和遭到设备的高温辐射,若有必要设备时,须有隔热、通风的方法;


③流量计应尽量防止日晒雨淋,露天设备时,应有遮挡雨水和防晒设备。环境温度在-20℃~ +60℃之间;


④流量计设备场所尽可能防止剧烈颤抖,如管道振荡大,在电磁流量计两端应有固定管道的支架;


⑤流量计应防止设备在含有腐蚀性气体的环境中,有必要设备时,须有通风及防腐方法;



⑥具有IP68(水下3米)防护等级的电磁流量计的传感器部分能够放置在水中;防护等级为IP65的电磁流量计不可浸入水中。


2、防止磁场烦扰

电磁流量计不要设备在简略引起电磁烦扰的电动机、变压器或其它动力电源附近。电磁流量计不要设备在变频器附近或从变频器配电柜取电,防止烦扰;


3、直管段长度

为确保流量计的丈量精度,主张应确保传感器上游直管段长度至少应为5倍管径(5D),轻贱直管段长度至少应为3倍管径(3D);


4、修补空间

为了设备、保护、保养便利,在电磁流量计周围需有充裕的设备空间;


5、对工艺上不允许流量间断的管道

在设备电磁流量计时应加设旁路通管和清洗口,这种设备可在流量计退出运用的情况下,确保设备系统连续作业。


二、电磁流量计设备要求

1、流向

电磁流量计可自动检测正反流向,传感器壳体上的流向箭头为制造商规矩的正流向。用户在设备外表时,应使该流向箭头同现场工艺流向保持一致;


2、设备方向、传感器电极的设备方位

传感器能够水平、垂直设备。传感器在水平设备时应使电极处于水平方位,这样,一旦介质中含有气泡或许堆积物质时,气泡不会吸附在电极附近,构成转换器信号端开路,堆积物质也不会掩盖电极,构成零漂等现象;


3、液体应一贯布满管道

管路结构应确保电磁流量计测量管中一贯布满液体。关于含有固体颗粒的液体或浆液主张垂直设备电磁流量计。一则能够防止被测介质相别离,二则可使传感器面料磨损比较均匀,三则杂质不会在丈量管底部发生堆积。流向自下而上,能够确保传感器测量管内一贯布满介质;


4、不能在泵的抽吸侧设备电磁流量计;


5、关于长管线,一般在电磁流量计轻贱设备控制阀;


6、开口排放的管道,应将电磁流量计设备在底段(管道的较低处)。
