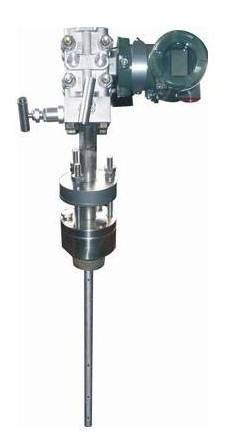

威力巴流量计探头及其安装

2018/12/15 14:15:18      点击:
稳定的信号

威力巴的低压取压孔位于探头侧后两边、流体与探头分离点之间,远离涡流波动区域。
高精度

威力巴流量计能够保证精度的长期稳定的原因:

⑴. 它不受磨损、污垢和油污的影响。

⑵. 结构上没有可移动部件。

⑶. 设计上排除了堵塞现象的发生。在探头前部,高静压区围绕着探头,使高压取压孔不会被堵塞。***重要的是,低压孔取在探头侧后两边,流体从表面斜掠而过,保护了低压孔不会被掠动,而其它的探头容易堵塞,因为它们的低压取压孔在杂质聚集的低压波动区域。
低安装费

⑴. 只需要进行几英寸的线条焊接,完成安装是非常简单和快捷的。

⑵. 应用专用工具,可以实现带压在线安装。

⑶. 全部的阀和各种仪器的接口只需进行简单的装配,需要非常低的装配费用。
低运行费

⑴.它是一种非收缩节流的设计,作为一种插入式流量探头,威力巴的运行费用是***低的。

⑵.威力巴只产生非常低的***性压力损耗,典型的少于0.7KPa

⑶. 一个孔板元件所产生的***性压力损耗超过14KPa

⑷.与孔板比较,威力巴的能量损耗降低了95%。

以下情况下,威力巴仍要注意防堵

⑴. 当引压管泄漏,探头高压平衡区遭到破坏,杂质中直径较小的颗粒就有可能进入取

压孔。

⑵. 当管道处于停产时,由于分子的布朗运动,颗粒小的杂质有可能进入取压孔。

⑶. 系统频繁开停机,在高压区形成的瞬间,颗粒小的杂质有可能进入取压孔,日积月累,就有可能造成探头的堵塞。

⑷. 介质中含有大量的焦油、藻类生物,或者含有纤维状的物质,也有可能造成探头的堵塞。
应用新技术

独创设计的带阀门接头的威力巴

1 . 使安装和维护更加简单。

2 . 减少装配部件的数量,使硬件连接

成本降低

快捷的安装系统

快捷插入和拔出

● 密封驱动系统能够避免损坏元件

● 能够分别应用于多个探头的安装

全部安装不超过1小时
技术指标
1、威力巴流量测量系统性能指标

测量精度:± 1% 重复精度:± 0.1%

适用压力:0~40MPa 适用温度:- 180℃~+ 550℃

测量上限:取决于探头强度测量下限:取决于测量***小差压要求

量 程 比:大于10∶1


适用管径:38mm~9,000mm 圆管、方管

威力巴流量计探头要点及其安装要点
