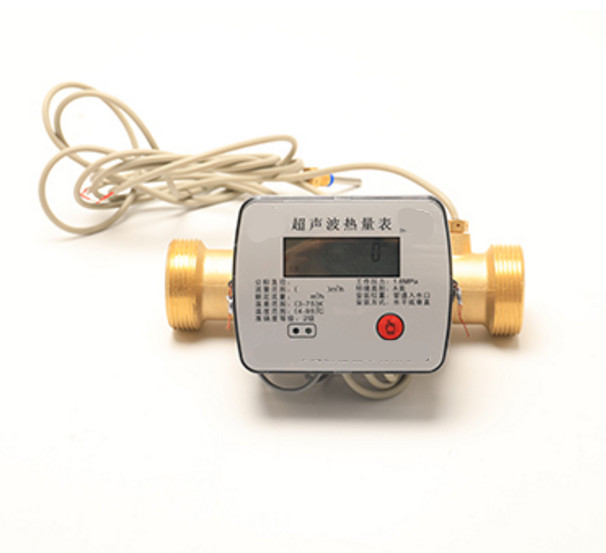

差式超声波热量表出现测量误差时,应该怎么处理?

2022/5/25 8:40:37      点击:

时差式超声波流量丈量是超声波热量表进行流量丈量的常用方法,其原理是运用一对超声波换能器相向替换(或一起)收发超声波,经过观测超声波在介质中的顺流和逆流传播时间差来直接丈量流体的流速,再经过流速来核算流量的一种直接丈量方法,但实践运用中,流量受不同要素的影响,如:声道长度、超声波换能器的设备视点、管段半径的丈量精度,信号畸变或丢掉,超声波时间差的丈量精确度、被测液体的温度改动等,都会对流量的丈量引进过错。


但由于在全量程流量规划内,流量修正补偿系数对错线性散布的,假如要确保全量程流量规划内的流量过错的精确性,需要对很多个流量点进行校准,得到一条较为精确的修正补偿曲线,但这种方法在出产时,由于要校准修正的流量点较多,会导致出产功率十分低。因此大多数的厂家为了供给出产功率,在实践出产进程中减少了流量点的校准,导致修正补偿曲线与实践的不同很大,不能很好的确保流量计量过错在全量程的流量规划内的精确性,一起由于热量表要求的水温规划宽,相同的流量点在不同的水温下过错也不一样,单条的修正补偿曲线已无法确保在全量程水温规划内各个流量点的过错,导致流量点在不同的水温轻贱量计量过错不精确。


处理方法:

1、选用分区间修正的方法:将全量程流量规划分为三个区间,并在全量程流量规划内选定三个根柢流量点,根柢流量点分别散布于三个区间内;一起设置两条标准补偿修正曲线:一条为M度水温下全量程流量规划的标准补偿修正曲线,另一条为全量程水温下不同水温对根柢流量点过错的标准补偿修正曲线;


2、对超声波热量表的三个根柢流量点在M度水温下进行校准修正,并保存根柢流量点未修正前的流量值、过错修正补偿系数和校准时的水温;


3、依据根柢流量点校准时的过错修正补偿系数和水温,将两条标准补偿修正曲线依照区间分段向上或向下移动,得到该超声波热量表的实在补偿修正曲线;


4、依据两条实在补偿修正曲线得到实在的过错修正补偿系数,并由此获取超声波热量表的流量。
