「超声波流量计怎么接线」从原理到输出端接线方法!

2019/4/17 12:08:13      点击:

超声波流量计怎么接线?

1、 用处

超声波流量计适用于各种管径的液体计量,管径越大计量精度越高,能完成双向流量计量,无压力损耗,不受气质、液态、压力、温度、气体等组成变化的影响,系统的信号接纳完整数字化,可将每个脉冲及预设规范停止比照,检测信号质量,可取得高质量的检测结果。


2、 构造

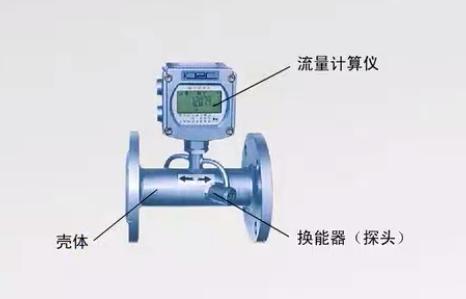

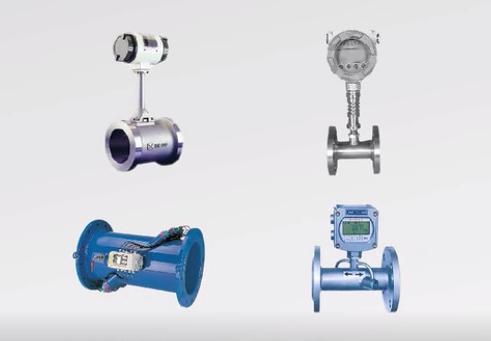

超声波流量计主要由壳体、换能器、探头、流量积算仪组成

超声波流量计怎么接线




3、丈量原理

频率高于20KHZ的声音波叫超声波,声波在空气中的传播速度为551.5M/S,在水中的传播速度为1428.66 M/S,在铁中的传播速度为5850M/S,超声波气体流量计分单声道和多声道,最多能够到达6个声道,无论声道几,它们的工作原理都是相同的。


两个能发射和接纳脉冲的的探头装置在管道一侧或两侧,其中一个探头发射超声波脉冲被另一个探头接纳,这样两个探头就构成了声道,在几毫秒之间,两个探头轮番发射和接纳超声波脉冲,假如没有活动,声音将以相同的速度向两个方向传播。

当有气流活动时,沿逆流方向的声道传播的超声波脉冲和气流速度重量叠加,声速增大,而沿逆流方向声道上的超声波脉冲的速度,要减去一个气体流速的速度重量,声速减少, 这就构成了逆流方向和逆流方向传输时间的时间差。

超声波流量计怎么接线




二、超声波流量计的输出与接线

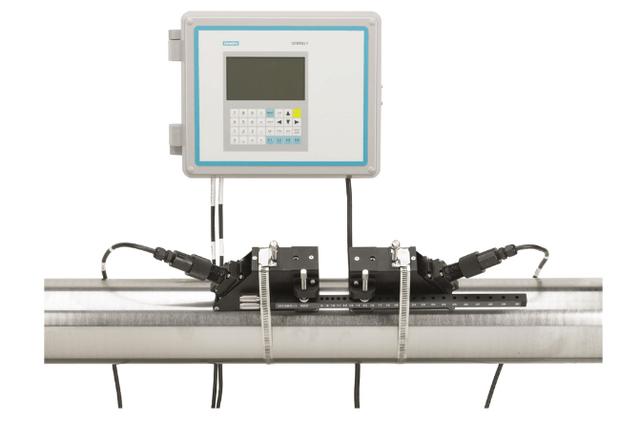

下面以西门子外夹式超声波流量计为例,来看看是如何接线的,由于变送器的类型十分丰厚,对应不同设计类型的变送器,需求留意4-20mA是有源输出还是无源输出,选择不同的接线方式,不要由于误接线形成输出不正常或电路损坏。


例如这款紧凑型的变送器的电流输出是无源的输出,需求回路供电,双通道 I O 接线如下图所示,V C 是24V直流电源,R L 为线路电阻加上用户信号采集系统的输入电阻,标称值1000欧姆。

什么是超声波流量计?输出端怎样接线?
I O 接线图

紧凑型的变送器接线端子在接线时,要留意端子的次第TB1从右到左,TB2从左到右,避免误接线,端子排序如下图所示:

超声波流量计怎么接线




紧凑型接线端子

变送器电流输出端子上没有配电时,也会有7.8mA左右的电流,能够借助这个电流判别电路板的功用正常,在变送器电流输出端子上没有配电时,也会有7.8mA左右的电流,能够借助这个电流判别电路板的功用正常。


这款变送器标配的的4-20mA电流输出是有源的输出,不需求外部供电,扩展I/O模块上的4-20mA输出就是无源输出,需求回路供电,需求特别留意。
