超声波流量计管道式安装要求

2019-08-23 10:10:21      点击:

超声波流量计由传感器和转换器两单方面构成。它是基于法拉第电磁感到定律工作的,用来丈量电导率大于5μS/cm导电液体的体积流量,是一种丈量导电介质体积流量的感到式仪表。除可丈量一般导电液体的体积流量外,还可用于丈量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于火油、化工、冶金、轻纺、造纸、环保、食物等产业单方面及市政管理,水利建设、河道疏浚等领域的流量计量。

1.安置地点的选择

为了使流量计工作靠得住巩固,在选择安置地点时应注意如下几个方面的请求:

⑴ 只管避让磁性物体及具备强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信号。

⑵ 应只管安置在干枯透风之处,不宜在湿润、易积水场所安置。

⑶ 应只管避免日晒雨淋,避免环境温度高于 60℃及相对湿度大于 95%。

⑷ 选择便于售后,举止方便场所。

⑸ 流量计应安置在水泵后端,毫不能在抽吸侧安置;阀门应安置在流量下游侧。

2.安置管道地位的选择

为了使流量计工作靠得住巩固,在选择管道安置地位时应注意如下几点请求:

⑴ 传感器可在垂直管道、水平管道或倾斜管道上安置,但请求二电极的中心连线处于水平状态。

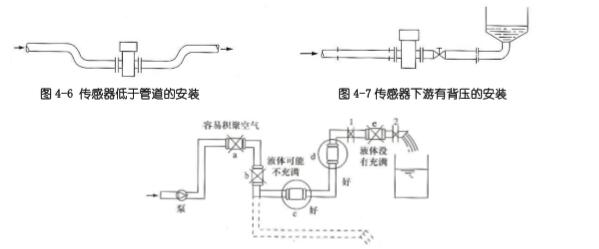

⑵ 电磁流量计工作时,永远请求丈量管内充满被测介质。水平安置时,为了确保这一点,须要时传感器安置地位的标高能够略低于管道的标高,如图 4-6,或使传感器的下游具备充足的背压。

超声波流量计管道式安装要求

⑶ 对于液固两相流体,最好接纳垂直安置,使被传感器衬里磨损均匀,延伸应用寿命。

⑷ 不论水平安置或是垂直安置,在陆续制造的工艺管道上,为了不影响制造,便于仪表售后拆装,传感器尽大概接纳与原来主工艺管道并联安置(旁路管)的体例,分外对有紧张污染要时常冲洗的液体。图 4-9 是传感器不卸下,在线冲洗的安置实例。

⑸ 直管段长度最好为流量计前≥10DN,后端≥5DN,当现场工况不允许时,至少知足前端≥5DN,后端≥2DN。

超声波流量计管道式安装要求
